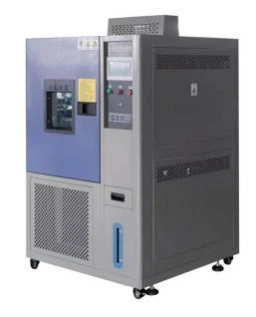

Ruang ujian kelembapan suhu malar

Model

Saiz dalaman (unit: cm) kelantangan

Suhu.

Saiz luaran (unit: cm)

(sempit/kes)

Bekalan kuasa

Kuasa pemasangan

ZH-HS -80 b

W40*D40*H50

(80L)

0 ~ 150 darjah

W69*D142*H157 W94*D90*H158

AC220V ± 10%, 50Hz, 1PH

5. 0 kw, 23a

ZH-HS -80 c

-20 ~ 150 darjah

ZH-HS -80 d

-40 ~ 150 darjah

5.5kW, 25a

ZH-HS -80 e

-60 ~ 150 darjah

ZH-HS -80 f

-70 ~ 150 darjah

ZH-HS -150 b

W50*D50*H60

(150L)

0 ~ 150 darjah

W79*D152*H167 W104*D100*H163

AC220V ± 10%, 50Hz, 1PH

5. 0 kw, 23a

ZH-HS -150 c

-20 ~ 150 darjah

ZH-HS -150 d

-40 ~ 150 darjah

5.5kW, 25a

ZH-HS -150 e

-60 ~ 150 darjah

ZH-HS -150 f

-70 ~ 150 darjah

ZH-HS -225 b

W50*D60*H75

(225L)

0 ~ 150 darjah

W79*D162*H184 W104*D111*H182

AC220V ± 10%, 50Hz, 1PH

9. 0 kW, 40a

ZH-HS -225 c

-20 ~ 150 darjah

ZH-HS -225 d

-40 ~ 150 darjah

AC380V ± 10%, 50Hz, 3PH

1 0. 0kw, 25a

ZH-HS -225 e

-60 ~ 150 darjah

12.5kW, 28a

ZH-HS -225 f

-70 ~ 150 darjah

ZH-HS -408 b

W60*D80*H85

(408L)

0 ~ 150 darjah

W89*D183*H194 W113*D133*H194

AC220V ± 10%, 50Hz, 1PH

9. 0 kW, 40a

ZH-HS -408 c

-20 ~ 150 darjah

AC380V ± 10%, 50Hz, 3PH

1 0. 0kw, 25a

ZH-HS -408 d

-40 ~ 150 darjah

10.5kW, 26a

ZH-HS -408 e

-60 ~ 150 darjah

13. 0 kW, 28a

ZH-HS -408 f

-70 ~ 150 darjah

ZH-HS -800 b

W80*D100*H100

(800L)

0 ~ 150 darjah

W128*D184*H208 W153*D133*H210

AC380V ± 10%, 50Hz, 3PH

10.5kW, 26a

ZH-HS -800 c

-20 ~ 150 darjah

11. 0 kW, 26a

ZH-HS -800 d

-40 ~ 150 darjah

13. 0 kW, 28a

ZH-HS -800 e

-60 ~ 150 darjah

14.5kW, 32a

ZH-HS -800 f

-70 ~ 150 darjah

ZH-HS -1000 b

W100*D100*H100

(1000L)

0 ~ 150 darjah

W128*D204*H208 W153*D153*H210

AC380V ± 10%, 50Hz, 3PH

10.5kW, 26a

ZH-HS -1000 c

-20 ~ 150 darjah

11. 0 kW, 26a

ZH-HS -1000 d

-40 ~ 150 darjah

13. 0 kW, 28a

ZH-HS -1000 e

-60 ~ 150 darjah

14.5kW, 32a

ZH-HS -1000 f

-70 ~ 150 darjah

Catatan: Voltan lain, kekerapan 60Hz boleh disesuaikan

1. Perkara

2. Paten

Kelembapan suhu malar TEST Chamber

ZL201620138459.2 Ruang ujian kelembapan suhu tetap

3. Fungsi

Ia mensimulasikan produk di dalam ruang di mana keadaan iklim suhu dan kelembapan yang berbeza, seperti operasi suhu tinggi dan penyimpanan, berbasikal suhu, suhu rendah dan kelembapan rendah, pemeluwapan kelembapan dan lain-lain. Untuk memeriksa kebolehsuaiannya dan perubahan prestasi.

Ia mempunyai nama yang berbeza seperti "ruang ujian iklim", "ruang ujian alam sekitar", "ruang ujian haba lembap" dan lain -lain.

Ia dikehendaki mematuhi IEC, JIS, GB, MIL untuk mencapai konsistensi (termasuk jadual ujian, keadaan, kaedah) di bawah piawaian antarabangsa.

4. Contoh permohonan&

dilarang

Dewan ini berlaku untuk:

ujian keserasian untuk kedai, pengangkutan dan penggunaan produk elektrik, elektronik, komponen unit, bahagian dan bahan lain di bawah suhu / kelembapan yang tinggi atau rendah;

Sampel berikut dilarang untuk diuji atau disimpan:

- bahan yang tidak dapat dipertahankan, letupan dan lain -lain yang tidak menentu;

- bahan yang menghakis;

- Biont;

- Sumber pelepasan elektromagnet yang kuat.

5. Kapasiti & Prestasi

5. 1. Ruang Ujian

Ruang ujian tidak boleh lebih daripada tiga perempat daripada jumlah ruang

5.2. Perubahan suhu

kadar

Kadar pemanasan: 2. 0 darjah -4. 0 darjah /min; Kadar penyejukan: 0. 7 darjah -1. 0 darjah /min (purata bukan linear, tiada beban)

5.3. Turun naik suhu

± 0. 5 darjah

5.4. Keseragaman suhu

± 2. 0 darjah

5.5. Sisihan suhu

± 2. 0 darjah

5.6. Kelembapan & suhu

julat kawalan (rujuk Rajah))

20% -98%R.H (ungu bahagian adalah dikawal)

5.7. Turun naik kelembapan

±2.5%R.H.

5.8. Penyimpangan kelembapan

±3.0%

5.9. Keseragaman kelembapan

± 3. 0% (lebih besar daripada atau sama dengan 75%); ± 5. 0% (＜ 75%)

※ Prestasi suhu dan kelembapan di atas diukur di bawah keadaan suhu ambien 25 darjah ± 3 darjah, kelembapan relatif kurang daripada atau sama dengan 85%,, tidak beban dan tiada sampel di dalam ruang.

6. Ciri -ciri struktur

6. 1. Bahan ruang

Bahan dalam dinding: SUS304

Bahan luaran:dicat cengkerang atau Sus304 shell pilihan (dicatshell oleh lalai)

Bahan Penebat: PU Polyurethane Foam, Ketebalan 100mm

6.2. Peredaran saluran

Motor peredaran empar, saluran udara atas dan udara kembali yang lebih rendah

6.3. Ujian ruang

Empat lapisan kaca anti-kondensasi vakum, saiz tetingkap tontonan: 250*300 (mm) Appr.

Tiub pencahayaan di dalam ruang

Port Akses / Lubang Ujian: Satu lubang ujian φ50mm atau φ100mm secara lalai di sebelah kiri

6.4. Pemegang sampel

304#SUS Stencil Punching Steel Stainless; Qty: 2pcs; ketinggian rak boleh laras

6.5. Talian kuasa & longkang

Terdapat longkang kondensat di bahagian belakang peranti dan kabel panjang 2.5m nasional.

6.6. Pintu

Buka pintu tunggal dari kiri ke kanan; Dengan tingkap melihat, lampu tingkap dengan peranti terma pencegahan pemeluwapan

6.7. Panel kawalan

7- pengawal skrin sentuh inci, suis kuasa, penunjuk berjalan, antara muka muat turun data USB

Semua lengkung sejarah dan data sejarah boleh dimuat turun dari pengawal sebagai Excel atau JPG lengkung mengikut tarikh.

6.8. Sistem Kawalan Elektronik

gambar untuk rujukan.

● Strictly melaksanakan operasi standard dan normatif yang relevan; ● Semua baris ditandai dengan jelas dan mudah dikekalkan;

● Semua baris dilengkapi dengan terminal wayar untuk sambungan point-to-point, dengan kebolehpercayaan yang tinggi dan hayat perkhidmatan yang panjang.

7. Bertemu teknikal

piawaian

GB/T 2423. 1-2001 Ujian A: Kaedah Ujian Suhu Rendah GB/T 2423. 2-2001 Ujian B: Kaedah Ujian Suhu Tinggi GJB 150. 3-1986 Ujian Suhu Tinggi

GJB 150. 4-1986 Ujian Suhu Rendah IEC 68-2-1 Ujian A: sejuk

IEC 68-2-2 ujian b: panas kering

GB11158 "Keadaan Teknikal untuk Dewan Ujian Suhu Tinggi" GB 10586-1 "Keadaan Teknikal untuk Ruang Ujian Haba DAM"

GB/T 2423.2 "Prosedur Pengujian Alam Sekitar Asas

untuk produk elektrik dan elektronik b: kaedah ujian suhu tinggi ". GB/T 2423.3" Prosedur Pengujian Alam Sekitar Asas

untuk produk elektrik dan elektronik ca: kaedah ujian haba lembap yang tetap "dll.

8. Penyejukan sistem

8. 1. Pemampat Penyejuk

Sanyo (Jepun) Hitachi (Jepun)

8.2. Penyejat

Penyejat tiub bersalut

8.3. Kondensor

Pemeluwap udara yang disejukkan (mengawal suhu ambien pada +5 - 25 darjah ± 3 darjah)

8.4. Sistem pengembangan

Sistem penyejukan kawalan kelantangan (kapilari)

8.5. Penyejuk

R4 0 4A (kadar kehilangan ozon yang mesra alam pada 0)

9. Pengawal

9. 1. Panel Kawalan

Pengawal skrin sentuh 7 inci, suis kuasa, penunjuk berjalan, antara muka muat turun data USB

9.2. Mod kawalan

● Mod Program: 50 kumpulan program, setiap kumpulan program dengan

50 segmen, boleh menetapkan keseluruhan kitaran program, sebahagian daripada kitaran, sambungan program, menetapkan tindakan akhir program dan tindakan siap sedia.

● Betulkan Mod: Masa berjalan dan keadaan berjalan boleh ditetapkan.

9.3. Ciri -ciri

● Senibina perkakasan mengamalkan: syarikat tersenarai PLC xinjie + mcgs 7- inci skrin sentuh antara muka manusia mesin

● Perisian ini dibangunkan secara bebas dan mempunyai Sijil Pendaftaran Hak Cipta Perisian. (Dengan skalabilitas yang kuat, perisian adat bukan standard boleh diubah suai seperti yang diperlukan)

● Reka bentuk rata, operasi mudah dan ruang penyimpanan yang besar

9.4. Sensor

PT100 Sensor Ketepatan Tinggi PT100

9.5. Output analog

Voltan Pulse (SSR) 2 mata, DC 24V, lebar nadi minimum 5ms.

9.6. Pelabuhan Komunikasi

● USB: Data sejarah boleh dimuat turun dan disimpan dalam format Excel mengikut tarikh. Data lengkung boleh disimpan dan dimuat turun dalam bentuk imej BMP dengan mengambil tangkapan skrin, dan boleh dizum masuk atau keluar seperti yang diperlukan sebelum memuat turun tangkapan skrin.

● Antara muka komunikasi RS485 (menyediakan protokol komunikasi, tidak termasuk pembangunan perisian)

● Port Rangkaian RJ45 (menyediakan protokol komunikasi, tidak termasuk pembangunan perisian, menyokong sambungan rangkaian kawasan tempatan LAN, pembelian pilihan untuk sambungan jauh rangkaian WAN)

10. Keselamatan perlindungan peranti

10. 1. Sistem Penyejukan

l Perlindungan semasa pemampat

l Perlindungan tekanan tinggi pemampat

l perlindungan suhu pemampat

10.2. Sistem Kawalan Elektronik

L Pemanas & Humidifier atas Perlindungan Suhu

l Berlabuhan perlindungan kebocoran litar pintas

L perlindungan overheating motor

l perlindungan kekurangan air

11. Aksesori & bahagian

Dewan itu akan diangkut sebagai kesatuan; Aksesori seperti berikut:

Manual Arahan & Kad Waranti;

1 set lubang ujian φ50 mm atau φ100 mm (dipasang);

1 beg (10 keping) kasa mentol basah;

2 rak;

Castor X 4 & Foot Cup X 4 (dipasang).

12. Penggunaan keperluan Terjamin oleh pengguna seperti keperluan di bawah

12. 1. Kedudukan pemasangan

- dengan tanah meratakan dan pengudaraan yang baik;

- Tiada kejutan kuat berhampiran ruang;

- Tiada medan elektromagnet yang kuat berhampiran ruang

- Tidak ada bahan dan debu yang tidak mudah terbakar, letupan, menghakis

- Saiz sekitar untuk operasi dan penyelenggaraan ruang:

A: Tidak kurang daripada 10 cm B: Tidak kurang daripada 60 cm C: Tidak kurang dari 60 cm

D: 225 Jenis: Tidak kurang daripada 80 cm

Jenis 408: Tidak kurang daripada 90 cm

1000 Jenis: Tidak kurang daripada 120 cm

12.2. Keadaan

Suhu: 5 darjah ~ 30 darjah

Kelembapan: Kurang daripada atau sama dengan 85%

Tekanan udara: 86 kpa - 106 kPa
